ZDVFC型低壓電容器
◆主要特點
.
|
□ 應用 ◇ 提高輸電能力 ◇ 降低受電端電壓波動 ◇ 提高線路末端電壓 ◇ 提高功率因數增加穩定性 □ 特性 ◇ 圓柱形鋁罐，緊湊設計 ◇ 灌封料：樹脂（干式） ◇ 輸出范圍5～40kvar ◇ 額定電壓范圍250～1300V |
□ 安全性 ◇ 干式技術 ◇ 自愈性 ◇ 過壓分離 □ 使用維護 ◇ 易于安裝與接線 ◇ 體積小重量輕 ◇ 免維護 |
.
◆產品概述
.
ZDVFC系列電容器采用新型安全防爆結構，其外觀更美觀精巧，性能穩定可靠，具有較強的抗涌流能力，滿足環保要求。采用特殊設計的鍍金屬的聚丙烯膜層作為介質，這樣可以確保電容有較長的工作壽命和很低的損耗。ZDVFC型電容器具有自愈功能，用特殊金屬合金制造的電極被真空附著在聚丙烯膜層介質上，另外還加了一層特殊的防護層，以便改善耐受能力。
ZDVFC電容器適用于頻率50Hz低壓電力系統，主要用于提高功率因素、減少無功損耗、改善電壓質量、挖掘變壓器容量等。
.
◆技術參數
.
|
參 數 |
內 容 |
|
額定電壓 |
2.3～1.3kV |
|
過壓 |
1.1Un(8小時/24小時)，1.15Un(30分鐘/24小時) |
|
過流 |
2.0×In，更高規格可以定制 |
|
額定頻率 |
50/60Hz |
|
容值偏差 |
±5% |
|
測試電壓（端子-端子） |
2.15×Un(AC),2秒 |
|
測試電壓（端子-外殼） |
≤660V，3000V（AC），10秒；＞660V，6000V（AC），10秒 |
|
浪涌電流 |
200×In |
|
功耗 |
≤0.2W/kvar |
|
溫度級別 |
-25℃/D |
|
冷卻方式 |
自然空冷 |
|
相對濕度 |
95%，無凝露 |
|
安裝方式 |
垂直安裝，安裝力矩10N.m |
|
安全性能 |
自愈技術、壓力斷路 |
|
放電方式 |
內置放電電阻，標準放電時間60-300秒 |
.
◆產品選型
.
|
ZDVFC |
□ |
/ |
□ |
- |
□ |
|
↓ |
↓ |
|
↓ |
|
↓ |
|
品牌代號 |
安裝容量 0～40 |
|
額定電壓(V) 250～1300 |
|
3：三相 1：?jiǎn)蜗?span> |
□ 示例: 安裝容量25kvar,額定電壓480V的三相電容器型號為ZDVFC25/480-3
.

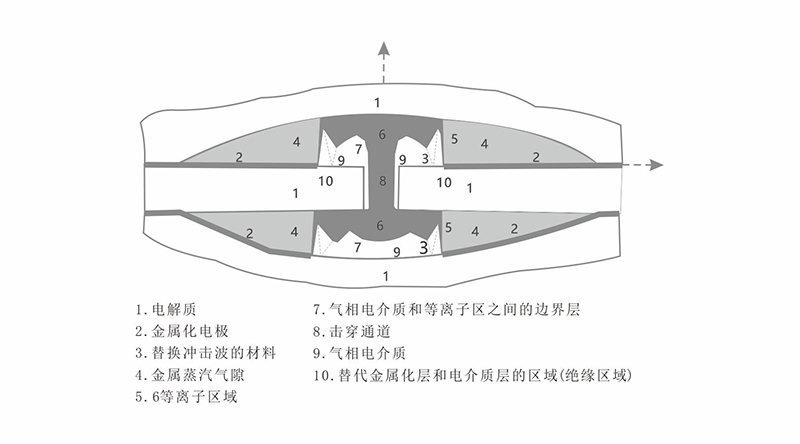

◆自愈合特性
.
當電容器由于過熱、過載或臨近使用壽命期限時極可能發生擊穿現象，這樣就會產生一個小電弧，它在幾微秒內就可以把擊穿區的金屬化層蒸發，而在此處由高溫產生的氣壓同時又將氣化的金屬化層吹出擊穿區，這樣就在擊穿區形成了一個沒有金屬化層的絕緣區，在擊穿發生的過程及發生之后，電容器仍能正常工作。
.

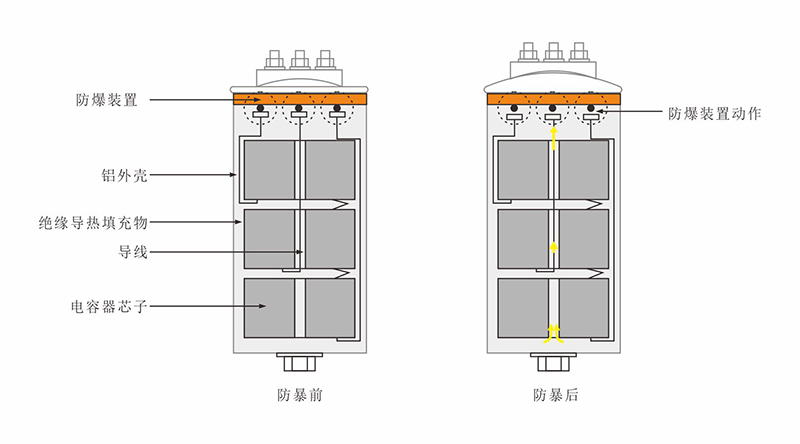

◆防爆原理
.
當電容器內部發生持續的故障，自愈行不能解決故障，溫度升高導致薄膜損壞，產生的氣體使內部壓力升高，過壓保護裝置會在壓力作用下變形升高，但內部壓力大到過壓保護下限，防爆裝置動作斷開電容器。
.
◆低壓電力電容器標準件選型
.
|
安裝容量 |
相數 |
額定電壓 |
電容值 |
電流 |
型號 |
|
5kvar |
單相 |
280V |
203μF |
17.86A |
ZDVFC5/280-1 |
|
10kvar |
單相 |
280V |
406μF |
35.71A |
ZDVFC10/280-1 |
|
15kvar |
單相 |
280V |
609μF |
53.57A |
ZDVFC15/280-1 |
|
5kvar |
單相 |
300V |
177μF |
16.7A |
ZDVFC5/300-1 |
|
10kvar |
單相 |
300V |
354μF |
33.3A |
ZDVFC10/300-1 |
|
15kvar |
單相 |
300V |
531μF |
50.00A |
ZDVFC15/300-1 |
|
5kvar |
三相 |
450V |
78.6μF |
6.42A |
ZDVFC5/450-3 |
|
10kvar |
三相 |
450V |
157.3μF |
12.83A |
ZDVFC10/450-3 |
|
15kvar |
三相 |
450V |
235.9μF |
19.25A |
ZDVFC15/450-3 |
|
20kvar |
三相 |
450V |
314.5μF |
25.66A |
ZDVFC20/450-3 |
|
25kvar |
三相 |
450V |
393.17μF |
32.08A |
ZDVFC25/450-3 |
|
30kvar |
三相 |
450V |
471.81μF |
38.49A |
ZDVFC30/450-3 |
|
40kvar |
三相 |
450V |
629.08μF |
51.32A |
ZDVFC40/450-3 |
|
5kvar |
三相 |
480V |
69.11μF |
6.01A |
ZDVFC5/480-3 |
|
10kvar |
三相 |
480V |
138.23μF |
12.03A |
ZDVFC10/480-3 |
|
15kvar |
三相 |
480V |
207.34μF |
18.04A |
ZDVFC15/480-3 |
|
20kvar |
三相 |
480V |
276.45μF |
24.06A |
ZDVFC20/480-3 |
|
25kvar |
三相 |
480V |
345.56μF |
30.07A |
ZDVFC25/480-3 |
|
30kvar |
三相 |
480V |
414.68μF |
36.09A |
ZDVFC30/480-3 |
|
33.5kvar |
三相 |
480V |
463.06μF |
40.30A |
ZDVFC33.5/480-3 |
|
40kvar |
三相 |
480V |
552.90μF |
48.11A |
ZDVFC40/480-3 |
|
5kvar |
三相 |
525V |
57.77μF |
5.50A |
ZDVFC5/525-3 |
|
10kvar |
三相 |
525V |
115.55μF |
11.00A |
ZDVFC10/525-3 |
|
15kvar |
三相 |
525V |
173.32μF |
16.50A |
ZDVFC15/525-3 |
|
20kvar |
三相 |
525V |
231.09μF |
21.99A |
ZDVFC20/525-3 |
|
25kvar |
三相 |
525V |
288.86μF |
27.49A |
ZDVFC25/525-3 |
|
30kvar |
三相 |
525V |
346.64μF |
32.99A |
ZDVFC30/525-3 |
|
37.5kvar |
三相 |
525V |
433.29μF |
41.24A |
ZDVFC37.5/525-3 |
|
40kvar |
三相 |
525V |
462.18μF |
43.99A |
ZDVFC40/525-3 |
